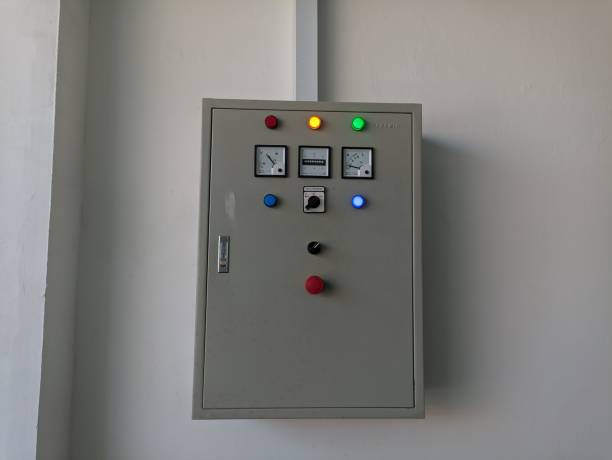

5 Cara Koneksi Panel ATS ke Genset yang Mudah dan Aman

Mengetahui cara koneksi panel ATS ke genset dengan benar adalah kunci utama dalam membangun sistem kelistrikan cadangan yang aman dan otomatis. Sambungan yang keliru bukan hanya membuat sistem gagal berfungsi saat listrik padam, tetapi juga berisiko tinggi memicu korsleting fatal hingga merusak generator kesayangan Anda. Oleh karena itu, proses instalasi ini membutuhkan ketelitian tinggi serta pemahaman mendalam mengenai jalur kabel daya dan jalur kontrol otomatis.

Secara prinsip, panel ATS berfungsi sebagai jembatan otomatis yang memindahkan beban daya. Agar jembatan ini berfungsi tanpa bahaya, berikut adalah detail langkah dan komponen pendukung yang harus dikoneksikan dengan benar.

1. Persiapan Awal dan Pemutusan Arus Listrik Utama

Sebelum menyentuh kabel apa pun, pastikan seluruh sumber daya listrik dalam kondisi mati total demi keselamatan kerja Anda. Proses persiapan ini melibatkan beberapa langkah pengamanan krusial

• Saklar utama atau MCCB pada gardu input PLN wajib diturunkan ke posisi mati untuk menghindari risiko sengatan listrik yang mematikan selama proses pengawatan

• Kunci kontak mesin genset harus dicabut dan kabel kutub negatif aki dilepas agar mesin tidak menyala secara mendadak saat Anda memasang jalur kontrol

• Gunakan selalu alat pelindung diri standar seperti sarung tangan karet isolator serta tespen untuk memastikan tidak ada arus sisa yang tertinggal di dalam panel

2. Menghubungkan Kabel Daya Utama (Power Cable)

Jalur ini merupakan kabel berukuran besar yang bertugas mengalirkan arus listrik utama dari generator menuju panel ATS untuk diteruskan ke instalasi gedung. Pemasangan kabel daya utama ini membutuhkan koneksi yang sangat kencang pada beberapa titik terminal utama

• Kabel dari terminal output generator dihubungkan secara presisi menuju terminal input genset yang berada di dalam boks panel ATS menggunakan skun kabel yang sesuai

• Jalur kabel dari meteran PLN disambungkan ke terminal input khusus PLN dengan urutan fasa yang sama persis agar tidak merusak motor listrik tiga fasa pada gedung

• Terminal output beban pada panel ATS ditarik lurus menggunakan kabel berkapasitas tepat menuju boks sekring atau panel distribusi utama bangunan Anda

Memasang Jalur Kabel Kontrol Otomatis (Sinyal Start-Stop)

Kabel kontrol ini berfungsi sebagai jalur komunikasi yang mengirimkan perintah dari modul kontrol di panel ATS menuju sistem motor starter genset. Koneksi kabel kontrol berarus lemah ini harus mengikuti diagram skema manufaktur pabrikan genset Anda

• Kabel sinyal remote start disambungkan dari modul ATS menuju terminal kontrol starter pada genset untuk menyalakan mesin otomatis saat jaringan PLN padam

• Jalur kabel sensor tegangan pengisian aki dihubungkan dari komponen battery charger panel ATS langsung ke kutub positif baterai genset untuk menjaga daya aki tetap penuh

• Kabel indikator proteksi oli dan suhu mesin ditarik dari sensor genset menuju modul kontrol panel guna menghentikan mesin jika terjadi malfungsi saat beroperasi

Pemasangan Sistem Grounding Keamanan (Pentanahan)

Sistem pentanahan yang baik wajib dipasang untuk membuang arus bocor langsung ke dalam tanah sehingga operator terhindar dari bahaya tersengat listrik. Pemasangan jalur proteksi tanah ini meliputi dua bagian utama yang saling terintegrasi

• Kabel ground dari boks panel ATS dipasang menggunakan konektor tembaga menuju pasak besi grounding yang tertanam jauh di dalam tanah tanah halaman Anda

• Sasis besi atau bodi luar mesin genset dihubungkan dengan kabel hijau kuning tebal menuju titik pembumian yang sama untuk menyamakan potensial tegangan sasis

• Pengukuran nilai resistansi grounding harus dipastikan berada di bawah angka lima ohm menggunakan alat ukur earth tester demi keamanan maksimal sistem

Tahap Pengujian dan Uji Coba Fungsi Otomatis

Setelah seluruh kabel terpasang dengan kuat dan rapi, saatnya melakukan pengujian simulasi pemadaman untuk memastikan sistem pengunci mekanis bekerja sempurna. Langkah pengetesan ini harus dilakukan secara bertahap dan hati-hati

• Pasang kembali kabel aki genset lalu hidupkan listrik PLN untuk memantau apakah komponen battery charger sudah mengisi daya baterai dengan normal

• Simulasikan listrik padam dengan menurunkan MCB kontrol PLN lalu amati apakah modul ATS berhasil memerintahkan mesin genset menyala dalam hitungan detik

• Pastikan kontaktor mekanis berpindah secara mulus ke jalur genset kemudian naikkan kembali MCB PLN untuk menguji proses mematikan genset secara otomatis

Melakukan koneksi panel ATS ke genset secara mandiri memang terlihat mudah, namun keselamatan sistem kelistrikan bangunan Anda tetap menjadi prioritas utama. Jika Anda ragu atau membutuhkan bantuan tenaga ahli atau teknisi untuk menangani instalasi ini, Rejeki Arta Jaya siap menjadi solusi terbaik bagi Anda. Kami menyediakan layanan pemasangan, perbaikan, hingga service berkala untuk berbagai merek genset dunia terkemuka mulai dari Yanmar, Perkins, Isuzu, hingga Fawde. Hubungi Rejeki Arta Jaya sekarang juga untuk mendapatkan penanganan instalasi panel ATS yang aman, rapi, dan bergaransi profesional.

FAQ (Frequently Asked Questions)

Berapa ukuran kabel ideal untuk menghubungkan panel ATS ke genset?

Ukuran diameter kabel daya harus disesuaikan dengan kapasitas ampere maksimal dari genset Anda, di mana perhitungannya wajib mengacu pada standar Kemampuan Hantar Arus (KHA) dalam aturan PUIL untuk mencegah kabel menjadi terlalu panas atau meleleh.

Apakah urutan kabel fasa R-S-T boleh terbalik saat menyambung ke panel ATS?

Sangat tidak boleh untuk sistem listrik tiga fasa karena urutan fasa yang terbalik akan membuat arah putaran motor listrik atau kompresor AC di dalam gedung berputar ke arah sebaliknya dan memicu kerusakan mekanis yang fatal.

Mengapa genset tidak mau mati otomatis padahal listrik PLN sudah menyala kembali?

Kondisi ini biasanya disebabkan oleh malfungsi pada komponen timer cooling down di dalam modul kontrol atau adanya kerusakan pada relai kontrol yang bertugas memutus sinyal run menuju ke sistem mesin genset.
