Mengenal Komponen Panel ATS dan Fungsinya

Mengenal komponen panel ATS merupakan langkah awal yang krusial untuk memastikan sistem kelistrikan bangunan Anda tetap stabil saat terjadi pemadaman. Saat pasokan listrik utama terputus, jeda waktu beberapa detik saja bisa mengganggu produktivitas rumah tangga maupun operasional industri. Di sinilah sistem pemindah daya otomatis memainkan peranan pentingnya untuk menjaga kelangsungan aktivitas Anda tanpa hambatan.

Secara garis besar, Automatic Transfer Switch atau ATS adalah panel yang memindahkan koneksi beban listrik dari sumber utama seperti PLN ke sumber cadangan seperti genset secara otomatis. Dengan memahami secara detail fungsi setiap isi di dalamnya, Anda bisa melakukan perawatan mandiri dengan lebih baik atau memilih spesifikasi panel yang paling sesuai dengan kebutuhan daya bangunan.

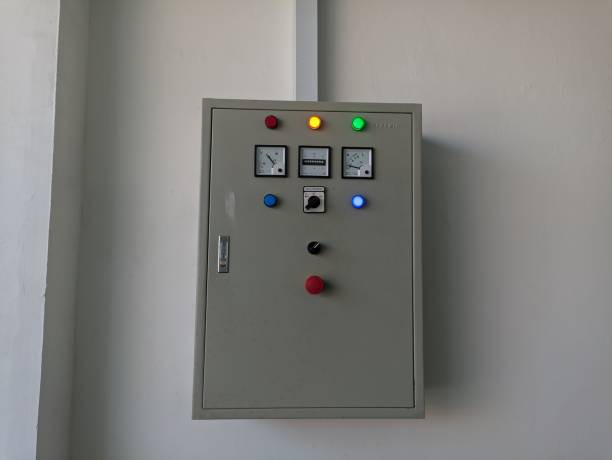

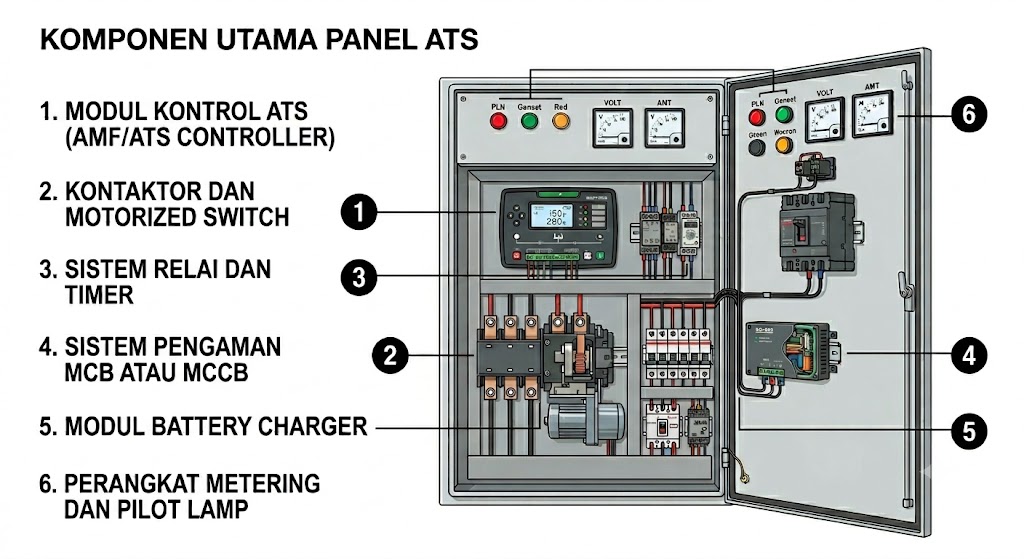

Komponen Panel ATS dan Fungsinya

Agar proses pemindahan daya ini berjalan aman dan mulus, panel ATS didukung oleh berbagai komponen kelistrikan yang bekerja secara terintegrasi. Berikut adalah beberapa komponen utama penyusun panel ATS yang perlu Anda ketahui

1. Modul Kontrol ATS (AMF/ATS Controller)

Bagian ini merupakan pusat komando cerdas yang secara terus-menerus memantau tegangan PLN. Ketika terjadi pemadaman, modul inilah yang mengirimkan sinyal otomatis ke genset untuk menyala dan mengambil alih beban listrik. Di dalam perangkat modul kontrol ini terdapat beberapa bagian pendukung agar kinerjanya maksimal

• Otak pemrosesan utama menggunakan sirkuit terpadu mikrokontroler yang secara presisi membaca input tegangan PLN dan mengeksekusi perintah penyalaan genset

• Layar indikator digital memberikan informasi visual yang akurat bagi teknisi mengenai besaran tegangan hingga frekuensi listrik saat itu

• Blok terminal kabel di bagian belakang modul menjadi titik penghubung elektronik menuju perangkat mekanis kontaktor dan sistem motor genset

2. Kontaktor dan Motorized Switch

Setelah modul memberikan instruksi, perangkat mekanis berukuran besar inilah yang bertugas memutus jalur dari PLN dan menyambungkannya ke jalur genset. Kontaktor memastikan perpindahan beban daya dalam rangkaian panel ATS otomatis berjalan dengan aman. Kinerja kontaktor ini didukung oleh komponen penyusun yang lebih kecil

• Kumparan magnetik akan menarik tuas saklar dengan kuat saat dialiri arus listrik penggerak dari modul kontrol

• Lempengan kontak utama berbahan logam tebal dirancang khusus untuk menanggung dan mengalirkan arus listrik berkapasitas besar menuju instalasi gedung

• Kontak bantu mengalirkan arus kontrol yang jauh lebih kecil untuk mengirimkan sinyal status operasional kontaktor ke lampu indikator

3. Sistem Relai dan Timer

Proses transisi arus listrik tidak boleh dilakukan secara mendadak. Modul ini mengatur perpindahan agar genset memiliki waktu yang cukup untuk memanaskan mesin dan menstabilkan tegangan sebelum diberi beban. Sistem kontrol jeda dan pengunci keamanan ini diatur oleh beberapa elemen spesifik

• Relai elektromekanis menciptakan sistem pengunci fisik atau interlock untuk memastikan tuas saklar PLN dan genset tidak akan pernah terhubung di saat yang bersamaan

• Perangkat timer delay relay menunda perpindahan beban selama beberapa detik untuk memastikan keamanan dan keawetan mesin genset

• Soket dudukan relai memungkinkan perawatan panel ATS menjadi lebih efisien karena teknisi bisa langsung mencabut dan mengganti komponen yang rusak tanpa repot mengurut kabel

4. Sistem Pengaman MCB atau MCCB

Gardu kontrol otomatis juga rentan terhadap bahaya korsleting atau beban berlebih. Perangkat Circuit Breaker ini dipasang pada jalur kabel instalasi kontrol sebagai pelindung komponen-komponen elektronik yang sensitif. Perlindungan maksimal dari sistem pengaman ini bersumber dari cara kerja bagian di dalamnya

• Sensor bimetal di bagian dalam akan melengkung secara perlahan akibat panas dan memutuskan arus ketika terjadi beban daya listrik yang berlebih dalam waktu lama

• Sistem kumparan magnetik akan mendeteksi lonjakan arus secara seketika saat terjadi korsleting lalu dengan cepat menjepretkan tuas ke posisi mati

• Tuas mekanis di bagian depan berfungsi ganda sebagai indikator terjadinya pemutusan arus sekaligus sebagai saklar manual yang bisa Anda operasikan secara langsung

5. Modul Battery Charger untuk Perawatan Aki Genset

Sistem ATS membutuhkan aki genset yang selalu prima agar motor starter bisa langsung menyala di saat kritis. Komponen ini memanfaatkan suplai listrik PLN di kondisi normal untuk menjaga aki genset selalu terisi penuh. Proses pengisian daya aki secara terus-menerus ini dapat berjalan dengan aman berkat komponen pendukungnya

• Transformator penurun tegangan akan mengubah arus listrik PLN yang bertegangan tinggi menjadi tingkat tegangan rendah yang sesuai dengan kapasitas aki

• Rangkaian penyearah arus bertugas mengubah arus bolak-balik dari trafo menjadi arus searah agar bisa disimpan secara optimal oleh baterai

• Sensor pemutus aliran akan secara otomatis dan cerdas menghentikan proses pengisian seketika setelah mendeteksi bahwa baterai aki sudah terisi seratus persen

6. Perangkat Metering dan Pilot Lamp

Untuk memudahkan Anda memantau status operasional tanpa harus membuka pintu panel secara penuh, sistem ATS dilengkapi dengan indikator visual. Komponen-komponen pendukung di bagian luar boks ini memberikan gambaran langsung mengenai jalur mana yang sedang aktif. Pemantauan fungsi panel ATS dari luar sangat bergantung pada perangkat indikator berikut

• Lampu LED panel akan menyala dengan warna yang berbeda untuk membedakan indikator sumber arus dari PLN atau tegangan masuk dari genset

• Alat ukur voltmeter analog maupun digital menampilkan besaran arus tegangan yang mengalir secara real time ke perangkat kelistrikan Anda

• Perangkat amperemeter memberikan informasi instan seputar besaran arus listrik beban daya yang sedang ditarik oleh perangkat elektronik di seluruh gedung

Keberadaan panel ATS sangat membantu karena Anda tidak perlu lagi berlari ke ruang panel untuk memindahkan tuas secara manual saat listrik padam. Dengan memahami setiap komponen di dalamnya, Anda bisa lebih mudah melakukan pengecekan rutin dan mendeteksi lebih awal apabila ada bagian yang memerlukan perawatan.

Namun, jika Anda membutuhkan bantuan teknisi untuk memastikan keandalan sistem kelistrikan Anda secara menyeluruh, Rejeki Arta Jaya siap memberikan solusi terbaik. Kami melayani jasa service genset untuk berbagai merek terkemuka mulai dari Yanmar, Perkins, Isuzu, hingga Fawde agar sistem daya cadangan Anda selalu dalam kondisi prima dan siap beroperasi kapan pun dibutuhkan. Hubungi kami sekarang untuk konsultasi dan jadwal perawatan rutin genset Anda.

FAQ (Frequently Asked Questions) Seputar Panel ATS

1. Apakah panel ATS dan AMF adalah hal yang sama?

Tidak. AMF (Automatic Main Failure) berfungsi mendeteksi pemadaman dan menyalakan mesin genset secara otomatis. Sementara itu, ATS (Automatic Transfer Switch) bertugas memindahkan beban koneksi kelistrikan dari PLN ke genset. Keduanya sering digabungkan menjadi satu kesatuan dalam panel ATS-AMF.

2. Berapa lama jeda waktu perpindahan listrik dari PLN ke genset?

Proses transisi ini rata-rata membutuhkan waktu sekitar 5 hingga 15 detik. Durasi ini bergantung pada pengaturan timer delay dan seberapa cepat mesin genset Anda mampu mencapai tegangan operasi yang stabil.

3. Apakah panel ATS menyedot banyak daya listrik saat tidak beroperasi?

Tidak. Dalam kondisi standby atau siaga, konsumsi daya panel ATS sangat kecil karena arus listrik hanya digunakan untuk menyalakan layar modul kontrol digital serta menjaga aki genset tetap penuh melalui battery charger.
